[20.08.2025]
В современной радиоэлектронике особое место занимают СВЧ-материалы, которые находят применение в производстве высокочастотных компонентов, антенн, фильтров и других устройств.
Особенности металлизации СВЧ материалов
Качество металлизации отверстий напрямую влияет на эксплуатационные характеристики готовой продукции.
Особенности металлизации СВЧ материалов.
АО «ЭлектроРесурс» изготавливаются различные СВЧ-материалы на основе:
- Керамики различной диэлектрической проницаемости (марка ФД-СВЧ)
- Фторопластовых композиций с уникальными диэлектрическими свойствами ( марка ФД-СВЧ-Ф)
Каждый из этих материалов требует индивидуального подхода при выборе режимов металлизации.
Индивидуальный подход к подбору режимов.
Наша компания уделяет особое внимание запросам заказчиков и предлагает рекомендации по подбору режимов металлизации.
Данные рекомендации были разработаны по результатам опытных работ по подбору режимов металлизации СВЧ материалов марки ФД-СВЧ на основе керамики и СВЧ материалов марки ФД-СВЧ-Ф на основе фторопласта.
Ход работ:
На заготовках были просверлены тест-фрагменты с использованием сверл различного диаметра ( от 0,25 до 3,0 мм).
На заготовках выполнялась операция химического и предварительного гальванического меднения по режимам маталлизации материала типа FR-4 с использованием перманганатной подготовки отверстий.

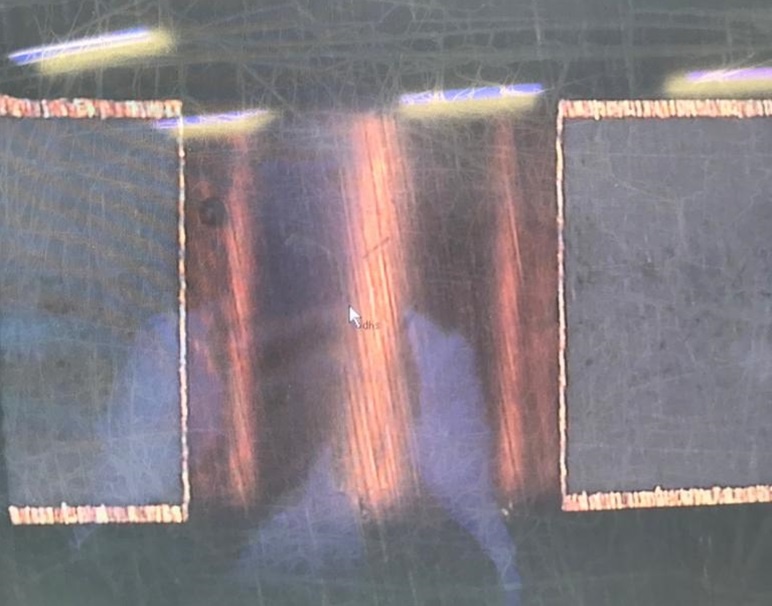

Были изготовлены микрошлифы отверстий с обеих сторон заготовок:
- Металлизация заготовки ФД-СВЧ 10,0-1,0 (керамика) — без дефектов.
- Металлизация заготовки ФД-СВЧ-Ф 10,0-1,0 (фторопласт) — с дефектами. Имеются участки с частичным отсутствием металлизации.
На заготовках были просверлены дополнительные тест-фрагменты.
Поверхность отверстий подготавливалась плазменным травлением. Перманганатное травление не проводилось.
Анализ шлифов показал хорошие результаты на материале ФД-СВЧ-Ф 10,0-1,0 (фторопласт). Материал ФД-СВЧ 10,0-1,0 (керамика) имел дефекты металлизации.
Выводы:
Материалы ФД-СВЧ (керамика) рекомендуется металлизировать с использованием перманганатной подготовки отверстий.
Материалы ФД-СВЧ-Ф (фторопласт) рекомендуется металлизировать с использованием плазменной подготовки отверстий.
